Mekanik Tasarım / Çizim
İhtiyacınızı 3D tasarıma, üretimi tarif eden teknik resimlere ve çalışan bir mekanik prototipe dönüştürün.
Fikirden üretilebilir parçaya, ölçülü ve kontrollü bir mühendislik akışı.
Mekanik 3D tasarım; sahadaki ihtiyacın, bağlantı noktalarının ve çalışma koşullarının doğru okunmasıyla başlar. Parça ve montaj modelleri yalnızca görsel olarak değil; malzeme, tolerans, hareket, dayanım ve üretim yöntemi birlikte düşünülerek hazırlanır.
Tasarım onaylandığında üretim için gerekli teknik resimler hazırlanır. Ardından istenilen malzemeye göre prototip üretilir; ölçü, montaj ve gerçek çalışma koşulları kontrol edilerek gerekli revizyonlar ana modele işlenir.
3D CAD Tasarım ve Montaj
Parça, montaj ve alt sistem geometrileri; bağlantı, hareket, dayanım ve üretilebilirlik koşulları dikkate alınarak modellenir.
Teknik Resim ve Üretime Hazırlık
Ölçü, tolerans, malzeme ve imalat detaylarını açıkça gösteren teknik resimler hazırlanır; tasarım üretime uygun hale getirilir.

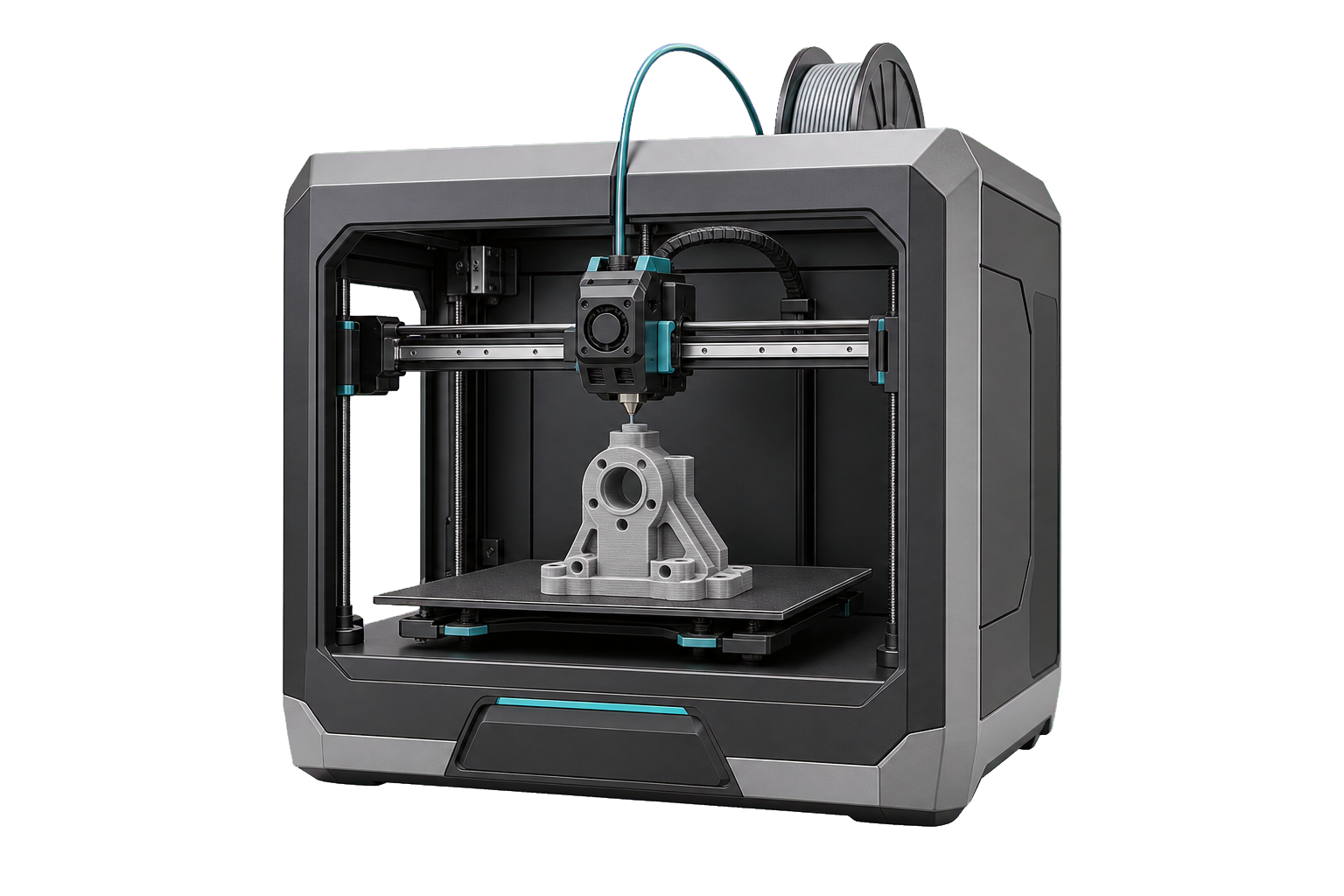

Prototip Üretim
Tasarım, kullanım koşulları ve istenilen malzeme dikkate alınarak fiziksel prototipe dönüştürülür.
Test, Saha Uyumu ve Revizyon
Prototipin ölçü, montaj, erişim ve çalışma koşulları kontrol edilir; gerekli değişiklikler kayıtlı revizyonlarla ana modele aktarılır.
Tasarım kararını üretim ve montaj koşullarıyla birlikte verin.
Her çalışma; parçanın ne yapacağı, nasıl üretileceği, nereye bağlanacağı ve prototipte hangi noktaların doğrulanacağı sorularına açık cevap üretir.
İyi bir mekanik tasarım yalnızca parçanın geometrisini değil; üretim yöntemini, toleransları, montaj sırasını, bakım erişimini, güvenliği ve prototipte doğrulanacak kritik noktaları birlikte ele alır. IYESYS, tasarım kararlarını bu bütünlük içinde geliştirir.
Kamera ve sensör bağlantı aparatları, makine koruma muhafazaları, özel fikstürler, taşıyıcı konstrüksiyonlar, cihaz gövdeleri ve üretim hattı yardımcı ekipmanları için 3D parça ve montaj modelleri hazırlanır. Hareketli parçalar, bağlantılar ve fiziksel çakışmalar dijital model üzerinde kontrol edilir.
Onaylanan 3D tasarım, gerekli teknik resim ve imalat bilgileriyle üretime aktarılır. İstenilen malzemeye göre prototip üretilir; montaj ve saha denemesinden alınan geri bildirimler ana tasarıma işlenir.
İhtiyaç ve Saha Ölçüsü
Parçanın görevi, çalışma ortamı, bağlantı noktaları, yükler ve fiziksel sınırlar ölçülerek tasarım girdileri netleştirilir.
Ölçü seti ve ihtiyaç listesi
3D Konsept ve Tasarım
Alternatif geometriler; malzeme, üretim yöntemi, montaj ve bakım koşullarıyla birlikte değerlendirilir, seçilen yaklaşım 3D modele dönüştürülür.
3D konsept ve montaj modeli
Teknik Resim ve Üretime Hazırlık
Parça ve montaj modelleri tamamlanır; toleranslar, bağlantılar, malzeme ve gerekli imalat detayları teknik resimde netleştirilir.
Teknik resim ve imalat planı
Prototip Üretim, Test ve Revizyon
Prototip üretilip monte edilir; ölçü, uyum ve çalışma kontrollerinin ardından gerekli revizyonlar tamamlanır.
Prototip, test notu ve revizyon
3D mekanik tasarımdan çalışan prototipe bütünleşik mühendislik
Mekanik 3D çizim ve tasarım; parçanın geometrisini, bağlantılarını, toleranslarını, malzemesini ve üretim yöntemini daha üretim başlamadan netleştirir. IYESYS; 3D modelleme, teknik resim, fikstür ve aparat tasarımı ile prototip üretim sürecini birlikte yürütür. Tasarlanan parça istenilen malzemeye göre prototipe dönüştürülür; montaj ve saha koşullarında test edilerek gerekli revizyonlarla son haline getirilir.
Tasarım ve prototip kazanımları
Tipik çalışma alanları
Bu çözümü kendi sahanıza göre netleştirelim.
Kamera, sensör, yazılım, otomasyon veya mevcut altyapınız hangi seviyede olursa olsun; önce gerçek ihtiyacı ve uygulanabilir ilk adımı birlikte çıkarıyoruz.
